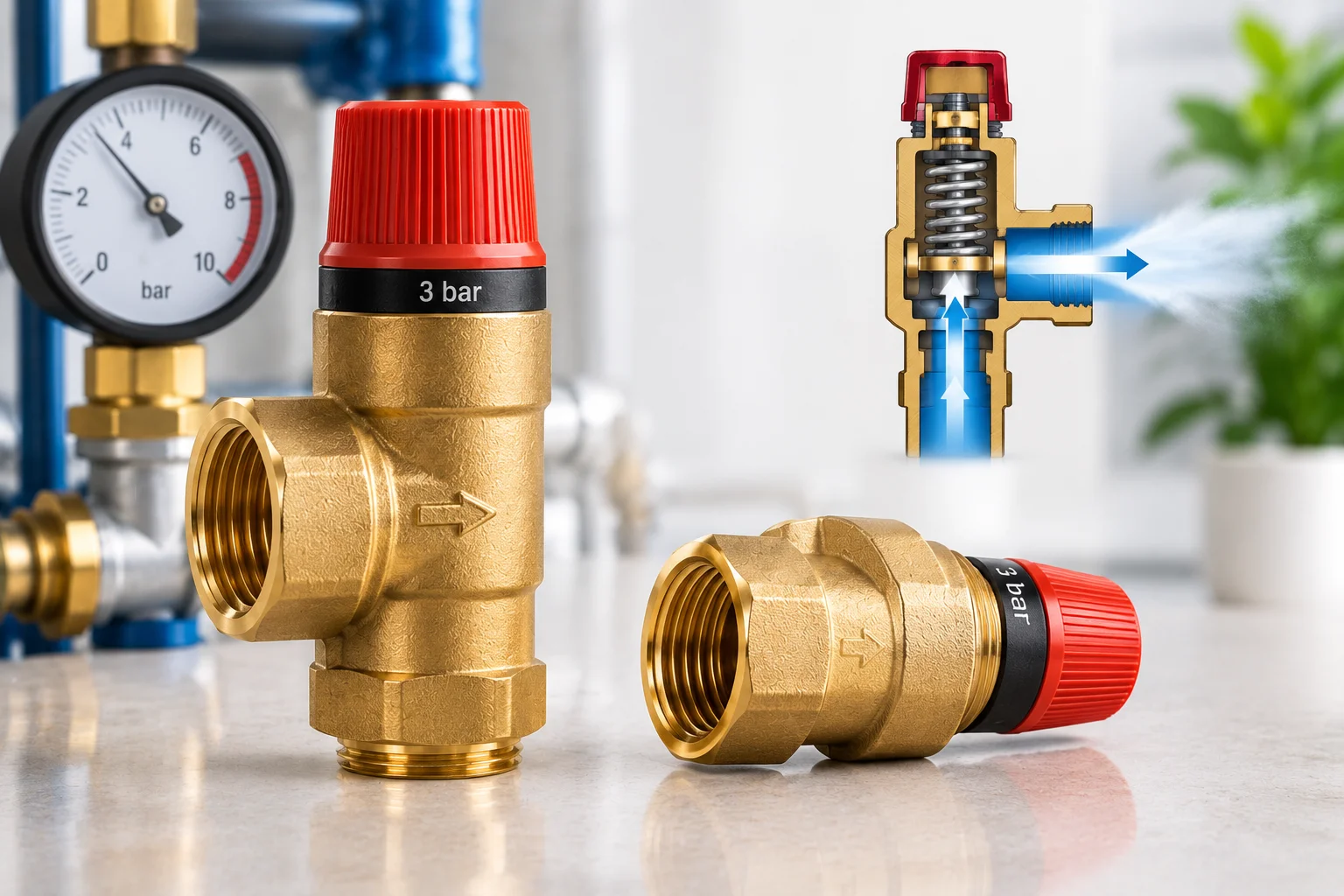

شیر اطمینان یا Safety Valve یکی از تجهیزات مهم در سیستم‌های لوله‌کشی و تأسیسات است که برای محافظت از تجهیزات در برابر افزایش بیش از حد فشار استفاده می‌شود.
زمانی که فشار داخل یک سیستم از محدوده مشخصی بالاتر برود، شیر اطمینان وارد عمل شده و با باز کردن مسیر خروج سیال، به کاهش فشار کمک می‌کند. پس از بازگشت فشار به محدوده مناسب، شیر دوباره بسته می‌شود.
به همین دلیل شیر اطمینان را می‌توان یکی از تجهیزات مهم برای افزایش ایمنی سیستم‌های تحت فشار دانست.
شیر اطمینان چگونه کار می‌کند؟
ساختار شیر اطمینان معمولاً شامل بدنه، فنر، دیسک یا مکانیزم آب‌بندی و اجزای مربوط به تنظیم فشار است.
در حالت عادی، فشار سیستم کمتر از فشار تنظیم‌شده شیر است و شیر بسته باقی می‌ماند.
اما اگر فشار افزایش پیدا کند و به فشار تنظیمی شیر برسد، نیروی واردشده به مکانیزم داخلی بر نیروی نگهدارنده غلبه کرده و شیر باز می‌شود.
در نتیجه بخشی از سیال از مسیر خروجی تخلیه شده و فشار سیستم کاهش پیدا می‌کند.
به زبان ساده:
افزایش فشار → رسیدن به فشار تنظیمی → باز شدن شیر → تخلیه سیال → کاهش فشار → بسته شدن شیر
کاربرد شیر اطمینان چیست؟
شیرهای اطمینان در سیستم‌های مختلفی مورد استفاده قرار می‌گیرند. مهم‌ترین کاربردهای آنها عبارت‌اند از:
۱. محافظت از تجهیزات در برابر فشار زیاد
افزایش فشار می‌تواند به مخازن، لوله‌ها، پمپ‌ها و سایر تجهیزات آسیب وارد کند. شیر اطمینان برای کاهش این خطر استفاده می‌شود.
۲. استفاده در سیستم‌های گرمایشی
در برخی سیستم‌های گرمایشی و تأسیسات، شیر اطمینان برای محافظت از مدار در برابر افزایش فشار کاربرد دارد.
۳. استفاده در آبگرمکن و تجهیزات آب گرم
با توجه به طراحی و مشخصات دستگاه، ممکن است شیر اطمینان در سیستم‌های آب گرم برای کنترل شرایط فشار مورد استفاده قرار گیرد.
۴. استفاده در سیستم‌های تحت فشار
در هر سیستمی که افزایش فشار می‌تواند خطرناک یا آسیب‌زا باشد، استفاده از تجهیزات مناسب کنترل و تخلیه فشار اهمیت دارد.
انواع شیر اطمینان
شیرهای اطمینان را می‌توان بر اساس ساختار، کاربرد و نوع سیال به مدل‌های مختلفی تقسیم کرد.
شیر اطمینان فنری
یکی از مدل‌های رایج، شیر اطمینان فنری است. در این مدل، فنر نیروی لازم برای بسته نگه داشتن شیر را تأمین می‌کند.
وقتی فشار سیال از مقدار تنظیم‌شده عبور کند، شیر باز شده و فشار اضافی تخلیه می‌شود.
شیر اطمینان برنجی
در سیستم‌های آب و برخی تأسیسات ساختمانی، شیر اطمینان با بدنه برنجی کاربرد زیادی دارد.
بدنه برنجی علاوه بر استحکام مناسب، در بسیاری از کاربردهای متداول تأسیساتی گزینه‌ای رایج محسوب می‌شود.
شیر اطمینان آب
شیر اطمینان آب برای سیستم‌هایی طراحی می‌شود که سیال موردنظر آب است. هنگام انتخاب این مدل باید فشار کاری، دمای مجاز و مشخصات فنی محصول بررسی شود.
تفاوت شیر اطمینان و شیر یک‌طرفه چیست؟
این دو شیر گاهی با یکدیگر اشتباه گرفته می‌شوند، اما وظیفه کاملاً متفاوتی دارند.
| ویژگی | شیر اطمینان | شیر یک‌طرفه |
|---|---|---|
| وظیفه اصلی | کنترل فشار اضافی | جلوگیری از برگشت جریان |
| عامل عملکرد | افزایش فشار | تغییر جهت جریان |
| خروج سیال | در زمان عملکرد ممکن است انجام شود | معمولاً برای تخلیه فشار طراحی نشده است |
| کاربرد | حفاظت در برابر فشار بیش از حد | جلوگیری از جریان معکوس |
بنابراین اگر هدف شما جلوگیری از برگشت آب است، شیر یک‌طرفه مطرح می‌شود؛ اما اگر هدف حفاظت در برابر افزایش فشار باشد، باید از شیر اطمینان مناسب استفاده شود.
تفاوت شیر اطمینان با شیر فشارشکن
شیر اطمینان و شیر فشارشکن نیز عملکرد یکسانی ندارند.
شیر فشارشکن برای کاهش و کنترل فشار ورودی به یک محدوده مشخص در طول کار سیستم استفاده می‌شود.
اما شیر اطمینان بیشتر نقش حفاظتی دارد و در صورت افزایش فشار تا محدوده خطرناک، برای تخلیه فشار وارد عمل می‌شود.
بنابراین این دو قطعه در بسیاری از سیستم‌ها می‌توانند در کنار یکدیگر استفاده شوند و جایگزین یکدیگر نیستند.
هنگام خرید شیر اطمینان به چه نکاتی توجه کنیم؟
اگر قصد خرید شیر اطمینان دارید، تنها به قیمت توجه نکنید. چند مشخصه مهم باید قبل از خرید بررسی شود.
۱. فشار تنظیمی شیر
یکی از مهم‌ترین مشخصات شیر اطمینان، فشار تنظیمی آن است.
فشار تنظیمی باید متناسب با طراحی سیستم و محدوده مجاز فشار تجهیزات انتخاب شود.
۲. سایز اتصال
سایز ورودی و خروجی شیر باید با سیستم لوله‌کشی و محل نصب سازگار باشد.
۳. دمای کاری
اگر شیر در سیستم آب گرم یا گرمایشی استفاده می‌شود، محدوده دمای قابل تحمل آن اهمیت زیادی دارد.
۴. جنس بدنه
برای کاربردهای مختلف، جنس بدنه اهمیت دارد. مدل‌های برنجی یکی از گزینه‌های رایج در تأسیسات ساختمانی هستند.
۵. کیفیت آب‌بندی
آب‌بندی مناسب برای عملکرد صحیح شیر اهمیت زیادی دارد. کیفیت نشیمنگاه، دیسک و سایر اجزای داخلی می‌تواند روی عملکرد شیر تأثیر بگذارد.
۶. برند و مشخصات فنی
هنگام خرید، مشخصات درج‌شده روی محصول و اطلاعات سازنده را بررسی کنید و شیر را بر اساس فشار و کاربرد واقعی سیستم انتخاب کنید.
آیا شیر اطمینان باید همیشه آب پس بدهد؟
خیر.
شیر اطمینان نباید به‌طور معمول دائماً در حال تخلیه آب باشد.
اگر شیر به‌صورت مداوم آب تخلیه می‌کند، ممکن است فشار سیستم بیش از حد باشد، فشار تنظیمی شیر با سیستم سازگار نباشد، شیر دچار خرابی یا رسوب شده باشد یا مشکل دیگری در سیستم وجود داشته باشد.
در چنین شرایطی بهتر است علت مشکل بررسی شود و صرفاً با بستن یا مسدود کردن خروجی شیر، مشکل برطرف نشود.
چرا شیر اطمینان نشتی دارد؟
نشتی شیر اطمینان می‌تواند دلایل مختلفی داشته باشد، از جمله:
- افزایش فشار سیستم
- وجود رسوب یا آلودگی در محل آب‌بندی
- خرابی فنر یا قطعات داخلی
- فرسودگی شیر
- انتخاب شیر نامناسب
- نصب نادرست
- فشار نامناسب سیستم
اگر شیر اطمینان به‌طور مداوم نشتی دارد، ابتدا باید فشار سیستم و شرایط نصب بررسی شود.
قیمت شیر اطمینان به چه عواملی بستگی دارد؟
قیمت شیر اطمینان به عوامل مختلفی مانند موارد زیر بستگی دارد:
- برند تولیدکننده
- جنس بدنه
- سایز اتصال
- فشار تنظیمی
- دمای کاری
- کیفیت قطعات داخلی
- نوع کاربرد
به همین دلیل بهتر است هنگام مقایسه قیمت، مدل‌هایی با مشخصات فنی مشابه را با یکدیگر مقایسه کنید.
خرید شیر اطمینان از ماوی‌هام
اگر برای سیستم لوله‌کشی یا تأسیسات خود به دنبال خرید شیر اطمینان هستید، قبل از انتخاب محصول حتماً سایز اتصال، فشار کاری، فشار تنظیمی و نوع کاربرد را مشخص کنید.
در ماوی‌هام می‌توانید محصولات مرتبط با تأسیسات و تجهیزات لوله‌کشی را بررسی و بر اساس مشخصات فنی موردنیاز انتخاب کنید.
نکته: لینک صفحه محصول شیر اطمینان را اینجا قرار بده تا این بخش را با لینک داخلی دقیق و انکر تکست مناسب برای سئو تنظیم کنیم.
سوالات متداول درباره شیر اطمینان
شیر اطمینان برای چه کاری استفاده می‌شود؟
شیر اطمینان برای محافظت از سیستم در برابر افزایش بیش از حد فشار استفاده می‌شود و در صورت رسیدن فشار به محدوده تنظیم‌شده، امکان تخلیه فشار را فراهم می‌کند.
آیا شیر اطمینان همان شیر یک‌طرفه است؟
خیر. شیر یک‌طرفه برای جلوگیری از برگشت جریان استفاده می‌شود، در حالی که شیر اطمینان برای محافظت در برابر افزایش فشار کاربرد دارد.
آیا شیر اطمینان آب باید نشتی داشته باشد؟
خیر. تخلیه مداوم آب از شیر اطمینان معمولاً طبیعی نیست و می‌تواند نشانه فشار زیاد، خرابی، رسوب یا انتخاب نامناسب شیر باشد.
شیر اطمینان برنجی چیست؟
شیر اطمینانی است که بدنه آن از آلیاژ برنج ساخته شده و در بسیاری از کاربردهای تأسیسات ساختمانی و سیستم‌های آب مورد استفاده قرار می‌گیرد.
هنگام خرید شیر اطمینان چه چیزی مهم‌تر است؟
فشار تنظیمی، سایز اتصال، دمای کاری، نوع سیال، جنس و کیفیت ساخت از مهم‌ترین مواردی هستند که باید پیش از خرید بررسی شوند.
جمع‌بندی
شیر اطمینان یکی از تجهیزات مهم حفاظتی در سیستم‌های تحت فشار است که برای جلوگیری از آسیب ناشی از افزایش بیش از حد فشار به کار می‌رود. انتخاب شیر مناسب باید بر اساس فشار تنظیمی، سایز، دمای کاری، نوع سیال و مشخصات فنی سیستم انجام شود.
اگر شیر اطمینان به‌درستی انتخاب و نصب شود، می‌تواند نقش مهمی در افزایش ایمنی تجهیزات و کاهش خطرات ناشی از فشار بیش از حد داشته باشد.
