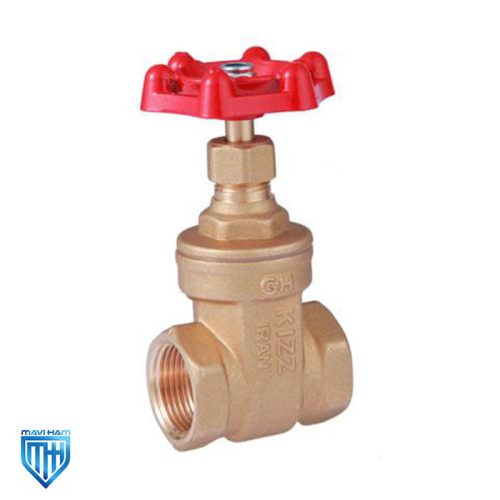

شیر فلکه کشویی

شیرآلات شیر فلکه کشویی چیست و کاربرد آن در کجاست؟

شیر فلکه کشویی با قرار دادن یک دروازه یا گوی مستطیل شکل در مسیر مایعات کار می کند. شیر فلکه کشویی توسط یک ساقه رشته ای کار می کنند که محرک (به طور کلی چرخ دستی یا موتور) را به ساقه دروازه متصل می کند.

در لوله کشی از انواع مختلف شیر استفاده می شود. در این مقاله ، ما طبقه بندی سوپاپ ها و عملکرد شیرها را شرح داده ایم. بیایید با تعریف شیر فلکه کشویی شروع کنیم.

کاربرد شیر فلکه کشویی چیست؟

شیر فلکه کشویی در دسته شیرآلات تاسیساتی طبقه بندی میشود، شیرفلکه کشویی وسیله ای است که جریان مایعات را با باز کردن ، بسته شدن یا انسداد نسبی جریان مایعات تنظیم ، کنترل یا هدایت می کند. ،بگذارید این را بیشتر ساده کنم. شیر یک وسیله مکانیکی است که جریان و فشار مایعات را در داخل یک سیستم یا فرآیند کنترل می کند. بنابراین اساساً جریان و فشار را کنترل می کند.

انواع شیرآلات:

شیر فلکه کشویی متداول ترین نوع شیر در هر فرآیند است. این یک شیر حرکت خطی است که برای شروع یا توقف جریان مایعات استفاده می شود. در هنگام کار ، این شیرآلات یا در وضعیت کاملاً باز یا کاملاً بسته هستند. شیر فلکه کشویی تقریباً در همه سرویس های سیال مانند هوا ، گاز سوخت ، آب تغذیه ، بخار ، روغن ، هیدروکربن و بیشتر همه خدمات استفاده می شود.

شیر فلکه کشویی  به طور معمول از چدن ، فولاد کربن ریخته گری ، آهن داکتیل ، فلز اسلحه ، فولاد ضد زنگ ، فولادهای آلیاژی ساخته می شوند

به سه روش می توان شیر فلکه کشویی را طبقه بندی کرد.

انواع دیسک

گوی مخروطی جامد

گوی انعطاف پذیر

شکاف گوی یا دیسک های موازی شیر

انواع مفصل سرپوش بدن

سرپوش پیچ خورده

سرپوش پیچ و مهره ای

سرپوش جوش داده شده

سرپوش مهر و موم فشار

انواع حرکات بنیادی

نوع ساقه غیر صعودی.

جنس شیر فلکه کشویی

شیرآلات معمولاً از فلز یا پلاستیک ساخته می شوند و چندین قسمت مختلف دارند. قسمت بیرونی نشیمن نامیده می شود و غالباً دارای یک پوشش بیرونی فلزی جامد و یک لاستیک داخلی نرم یا مهر و موم پلاستیکی است ، بنابراین دریچه کاملاً محکم بسته می شود. قسمت داخلی شیر که باز و بسته می شود ، بدنه نامیده می شود و با بسته شدن شیر در نشیمن قرار می گیرد.

همچنین نوعی مکانیسم برای باز و بسته شدن شیر وجود دارد، یا اهرم دستی یا چرخ (مانند شیر آب یا خروجی ایست) یا مکانیزم خودکار (مانند موتور اتومبیل یا موتور بخار).

شیر فلکه کشویی  به طور معمول از چدن ، فولاد کربن ریخته گری ، آهن داکتیل ، فلز اسلحه ، فولاد ضد زنگ ، فولادهای آلیاژی ساخته می شوند. از شیرهای دروازه ای تمام فلزی در محفظه های خلا بسیار بالا برای جداسازی مناطق محفظه استفاده می شود.

شیر فلکه کشویی متداول ترین نوع شیر مورد استفاده در هر فرآیند است. این یک شیر حرکت خطی است که برای شروع یا توقف جریان سیال استفاده می شود. در هنگام کار ، این شیرآلات یا در وضعیت کاملاً باز یا کاملاً بسته هستند.

ساختار شیر فلکه کشویی:

شیر فلکه کشویی به صورت عمومی از اجزا زیر ساخته میشود:

1-بدنه

2- سرپوش

3- گوه جامد

4- میله انتقال حرکت یا ساقه ( میل فلکه یا استم) در دو نوع درجا و  بالارونده

5- زبانه

6- نشیمنگاه زبانه فلزی (زبانه الاستومری)

7- نشیمنگاه بدنه فلزی (الاستومری بدنه)

8- متعلقات از آلیاژهای آهن یا مس

9-فلنج های انتهایی

4-تولید کنندگان شیرفلکه کشویی

 لاک آلمان LOCKE

LOCKE بیش از 130 سال تجربه در زمینه طراحی ، ساخت و بازرسی شیر آلمان را دارد. شرکت Lock  المان، یکی از معدود تولید کنندگان در جهان است که دارای تحقیق و توسعه کامل مواد ، توسعه محصول ، طراحی محصول ، تولید محصول ، پردازش و آزمایش و خدمات پس از فروش است. توانایی ها این سازنده معروف پمپ و شیرآلات در جهان است.

 ایالات متحده Tyco

Tyco در حال حاضر بزرگترین شرکت شیرآلات جهان است. دفتر مرکزی این شرکت در ایالات متحده قرار دارد و از چهار گروه عمده تشکیل شده است: کنترل مایعات ، محصولات پزشکی ، محصولات الکترونیکی و ارتباطی و تجهیزات ضد حریق. گروه کنترل سیالات مسئولیت ساخت شیرآلات و محصولات مرتبط را بر عهده دارد. و فروش با 60 مارک در 24 کشور دارای پایگاه تولید ، از جمله: آندرسون گرینوود ، و سایر مارک های سوپاپ مشهور در جهان ، از طریق ادغام در طی چند سال ، Tyco در 38 تولید کننده معروف شیرآلات متمرکز شده و به غول شیرآلات جهان تبدیل شده است.

آلمان KSB

KSB یک شرکت مدرن مشهور در جهان است که پمپ ها و شیرآلات را تولید می کند. این یکی از سه شرکت بزرگ تولید کننده پمپ و شیر در جهان است. این شرکت بین المللی است که در سال 1871 تاسیس شده است و به طور مستقیم توسط دفتر مرکزی ، از جمله آلمان و فرانسه اداره می شود. شش کارخانه محصولات اصلی KSB آلمان عبارتند از: شیرهای کره زمین ، فیلترها ، شیرهای توپی ، شیرهای دروازه ، تله ها ، شیرهای پروانه ای و سایر شیرهای عمومی.

ایالات متحده TUOLI

TUOLI دارای امکانات تولید ، تحقیق ، پشتیبانی فنی ، توزیع محصول و تدارکات در سراسر جهان است. این شرکت محصولات ، خدمات و راه حلهای پیشرفته و نوآورانه سیستم مایع را برای طیف گسترده ای از صنایع در سراسر جهان توسعه ، تولید و عرضه می کند. محصولات اصلی عبارتند از سوپاپ بخار ، شیر توقف دم ، دام بخار ، شیر برقی بخار ، شیر ایمنی بخار ، دریچه دیافراگم بخار ، شیر پروانه بخار ، شیر توپی بخار ، شیر تنظیم بخار ، شیر کاهش فشار بخار ، شیر چک بخار ، شیر فولاد ضد زنگ ، دریچه های آب ، شیرهای برودتی ، شیرهای بهداشتی ، شیرهای فولادی ریخته گری ، شیرهای استاندارد آمریکایی ، شیرهای نیروگاه ، شیرهای فشار بالا و دما و …

 ایالات متحده  FISHER

Fisher Control Equipment International Ltd. در سال 1880 آغاز به کار کرد. در آن زمان ، ویلیام فیشر ، بنیانگذار فیشر ، اولین تنظیم کننده پمپ را در شهر آیووا ، ایالات متحده آمریکا اختراع کرد.

ژاپن   KITZ

KITZ Valve Co. ، ژاپن از زمان تأسیس در سال 1951 ، همیشه ماشین آلات کنترل مایع مبتنی بر دریچه را در اختیار مشتریان خود قرار داده است که دامنه وسیعی از زمینه ها از خانه تا تولید صنعتی را پوشش می دهد. در گذشته ، ما به یک تولید کننده پیشرو لوله در جهان تبدیل شده ایم. امروز ، علامت تجاری KITZ به دلیل کیفیت برتر در ژاپن و سراسر جهان از شهرت بالایی برخوردار است.

سوپاپ فرانسه OTTO

شرکت OTTO Valve فرانسه در سال 1805 در پاریس تاسیس شد و بیش از 100 سال سابقه دارد. شیر OTTO  فرانسه در ابتدای تأسیس خود هنوز هم فقط یک تولید کننده شیر ضد زنگ است ، اما اکنون شرکت اتو فرانسه یکی از 500 شرکت قوی در غرب میانه فرانسه است که دارای 15 مرکز تولید در ایالات متحده ، آلمان است. ، انگلستان و ایتالیا. در این میان ، 10 مرکز تولید با دریافت گواهینامه کیفیت ISO9001 ، طیف گسترده ای از زمینه های صنعت کنترل مایعات را پوشش می دهند

این مارک “ساخت ایتالیا” است اما در عین حال توانسته در جهان رشد کند.

برند CIM

سیم ایتالیا یک شرکت متفاوت

یک رهبر جهانی در تولید قطعات و شیرهای برنجی برای سیستم های لوله کشی ، گرمایش و تهویه مطبوع و شبکه های توزیع گاز و آب.

با فروش کل بیش از 50 میلیون یورو با کل تولید متمرکز در تاسیسات تولیدی که 190 نفر را استخدام می کند ، با 6 شرکت تابعه خارجی که محصولات ما را در 77 کشور توزیع می کنند ، تقویت شده است.

این مارک “ساخت ایتالیا” است اما در عین حال توانسته در جهان رشد کند.
