شیر یکطرفه در دسته بندی شیرآلات تاسیساتی قرار میگرید، این شیر هنگامی استفاده میشود که شما بخواهید فقط یک مسیر یکطرفه برای عبور سیالات در نظر بگیرید و بازگشت و حرکت عکس در آن مسیر را مسدود کنید.

شیر یکطرفه (Check Valve) با خاصیت و عملکردی که دارد مانع از بازگشت و جربان معکوس در مدار تاسیساتی میشود. این بدین شکل است که اگر سیالات حرکت عکس به خود بگیرند به هنگام رسیدن به شیر به خاطر مکانیزم طراجی مسیر عبوری مسدود میشود.

در برخی نقاط نیز بجای شیر یکطرفه به این شیر، شیر غیر برگشتی، شیر رفلاکسی، شیر نگهداری، شیر تک مسیره نیز گفته میشود.

معرفی اجزای مختلف:

در این شیر گرچه که در فرم، سایز و عملکرد های مختلف وجود دارد. ولی تماما به یک روش شبیه به هم عمل می کنند. از این رو بیشتر این شیر ها به قسمت های کلی و اجزای جزئی ذیل تقسیم میشوند:

۱- پورت داخلی:

این قسمت ورودی، اجازه ورود به سیالات (آب و فاضلاب و گاز) را میدهد و به نحوی ورودی محسوب میشود

۲- بدنه:

بدنه (Body) در واقع محل ورودی و عبور سیالات است

۳-پورت خروجی:

این بخش نیز بلعکس بخش اول که پورت ورودی نام داشت اجازه ی خروج مواد از شیر را می دهد. و به نوعی خروجی محسوب میشود

شیر یکطرفه از ۳ قسمت کلی تشکیل شده است که آنها را نام بردیم، حال میخواهیم دیگر اجزا و جزئیات را مرور کنیم:

• مفصل بونت و یا bonnet joint
• پین لولا و یا hinge pin
• لولا و یا hinge: این قطعه جهت مقاومت در برابر شوک حاصل از بسته شدن شیر طراحی شده است
• حلقه نشیمنگاه و یا seat ring (این قطعه جوش خورده به شیر یکی از مهمترین قطعات است)
• پایانه اتصال و یا end connection: جوش برای انعطاف پذیری پایپینگ
• نگهدارنده دیسک و یا Disk stop
• آویز چرخشی و یا anti-rotation lugs
• دیسک (Disk)  : قطعه ای محکم می باشد که به دور لولا پیچانده میشود

راهنمای خرید و نصب شیر یکطرفه

در این قسمت راهنمایی شمارا برای خرید و نصب شیر راهنمایی خواهیم کرد، نکات ذیل را بخوانید و با ما همراه باشید:

به این نوع شیرآلات شیر خودکار نیز گفته می شود که عملکرد و ماهیت یکسان دارند، این شیر در دو نوع اصلی یک طرفه دریچه ای و یک طرفه سوپاپی تولید میشوند و در بازار موجود است.

راهنمای خرید

1. در هنگام خرید به نوع پوشش رنگی شیر توجه کنید در روش استاندارد شیرآلات تاسیساتی به روش

   لکترواستاتیکی و با ضخامت ۲۵۰ میکرون پوشش رنگ داده میشود (توضیحات روی شیر و جعبه خوانده شود)

2. حتما با فروشنده راجع به تحمل دمای شیر صحبت کنید و مطمئن شوید که شیر مد نظر تحمل دمای سیالات مد نظر شمارا داشته باشد. (معمولا میزان تحمل دما در نوع سیال آب و گاز متفاوت است)

3. در شیرآلاتی که شفت درند اتصال میان شفت و پروانه را چک کنید که با خار مخصوص متصل شده باشند

4. طراحی و استفاده از مواد اولیه و موارد جانبی باکیفیت مثل رینگ، یاتاقان، اورینگ، شفت و…
5. مواد اولیه ساخت باکیفیت و غیر ریخته گری بودن

راهنمای نصب

• به دلیل اینکه در شیر خودکار امکان برگشت سیال در مخالف این مسیر امکان پذیر نیست در هنگام نصب حتما به فلش روی بدنه شیر توجه کافی شود تا در مسیر عبور تاسیسات اختلالی پیش نیاید
• همچنین دقت کنید که بر روی شیر تک جهته یک طرف فقط برای ورود جریانات و یک طرف برای خروج میباشد، ورودی و خروجی هارا با دقت چک کنید.
• از شیر تک مسیره مناسب با سیالی که قرار است از آن عبور کند استفاده کنید (به دلیل تحمیل دما)

•  یکی دیگر از نکات مهم مسئله فشار کراکینگ می باشد که میبایست به آن دقت شود زیرا در صورتی که این حداقل فشار برآورده نشور شیر یکطرفه اجازه عبور جریان را نمی دهد.

قیمت و خرید شیر تک جهته

شیر یکطرفه معمولا یکی از پر اهمیت ترین و حیاطی ترین اجزای لوله کشی ساختمان می باشد. اگرچه که عوامل مخنلفی باعث تفاوت قیمتی این شیر ها مثل سایزها، برند، نوع و… میشود و قیمت های مختلفی برای آن وجود دارند

به طور معمول شیر های با سایز کوچکتر و آنهایی که پیچیدگی تولید کمتری دارند از قیمت کمتری نیز برخوردار هستند.

شما میتوانید با مشاهده این صفحه و انتخاب محصول مد نظر از قیمت کالا باخبر شوید و نسبت به خرید اقدام فرمایید.

اگر میخواهید برای پروژه ساختمانی خود و یا به صورت همکاری خرید نمایید میتوانید برای استعلام قیمت عمده (نمایندگی) شیر یکطرفه همین الان با کارشناسان فروش ما از طریق شماره تماس های ذکر شده تماس حاصل فرمایید.

معرفی مدل های شیر یکطرفه

در بخش ذیل میتوانید مدل های متعدد شیر تک مسیره را مشاهده کنید و در هر قسمت برایتان با مدل تولید شده باکیفیت مثال زده ایم که میتوانید در سایت آن را پیدا کنید.

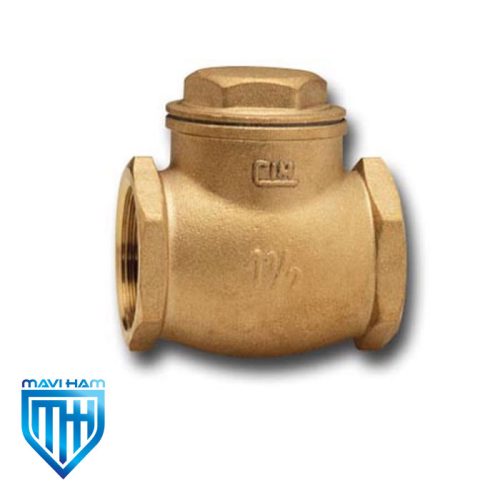

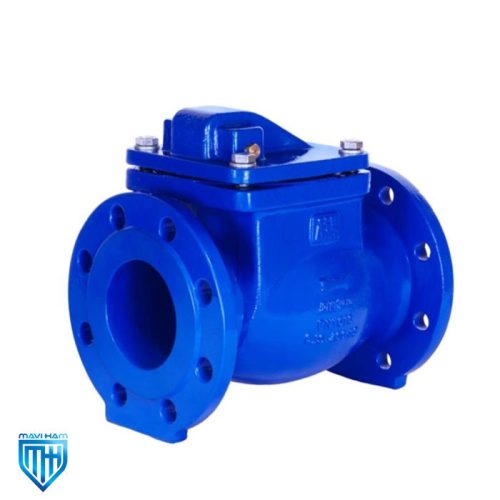

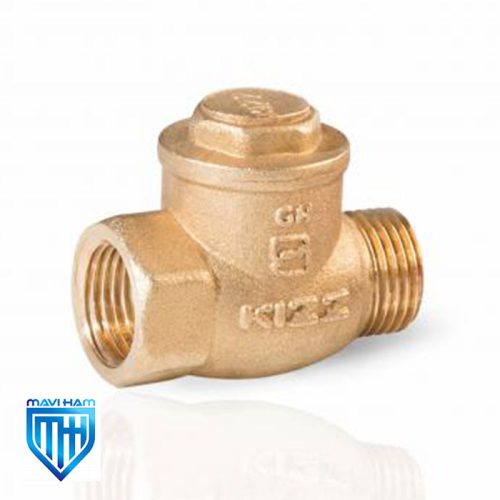

شیر یکطرفه دریچه ای

مثال: شیر دریچه ای 2430 خنبره

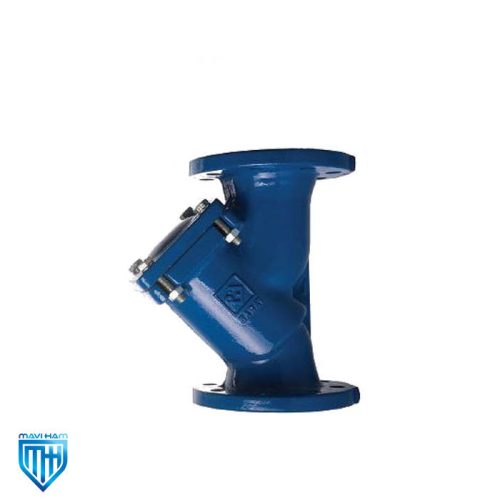

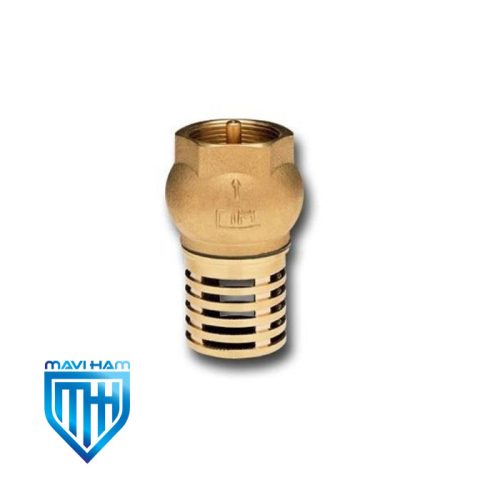

شیر یکطرفه فیلتر دار

مثال: شیر صافی دار سیم مدل 95

شیر برنجی:

مثال: شیر برنجی خنبره 1/2 اینچ مدل 04 3121

Genebre 2430

شیر پیستونی:

مثال: چک ولو پیستونی 1/2 سوئیچ لاک

فلنچی و بین فلنچی

مثال: دیسک چک ولو بین فلنجی خنبره 1/2 اینچ مدل 04 2415

یکطرفه بین فلنجی 2 اینچ طرح اکون econ

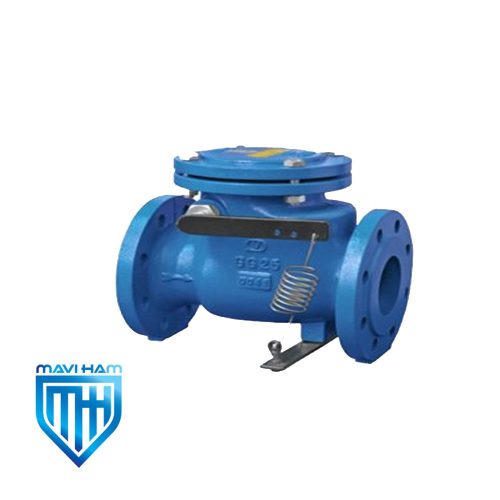

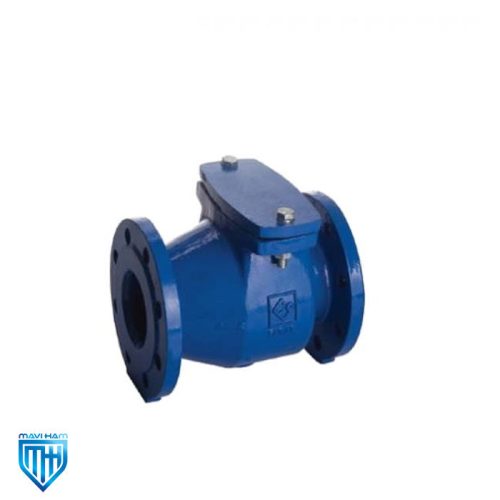

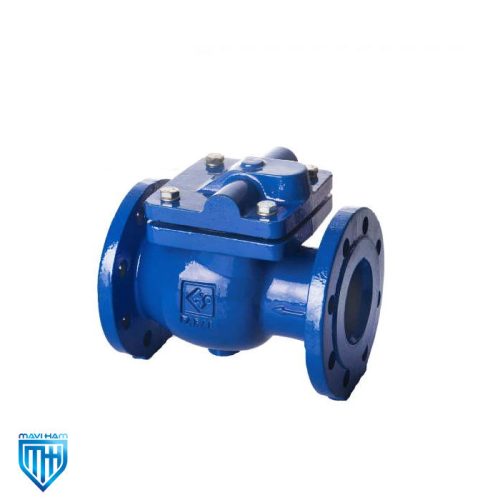

یکطرفه لولایی

مثال: شیر لولائی 2 اینچ وگ ایران (بی همتا)

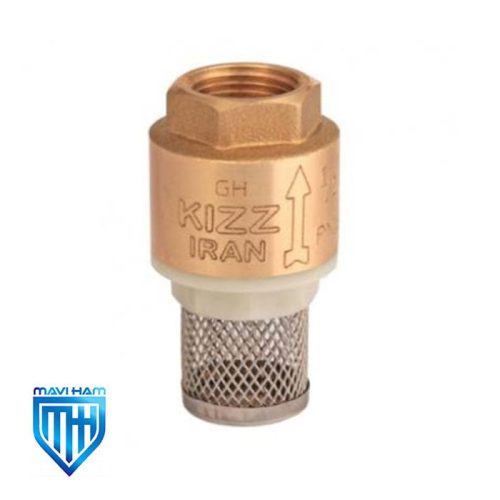

شیر یکطرفه سوپاپی:

مثال: شیر یکطرفه سوپاپی 1/2 اینچ وگ ایران (بی همتا)

چک ولو وال استاپ:

مثال: یکطرفه برنجی 1 اینچ وال استاپ
